대규모 시설이나 공장까지 진출한 대형 발전기 |
|
| |
 |
| |
| |
본 기계는 사양·옵션 등에 따라 달라질 수 있습니다.
|
|
|
| |
| 주요항목 |
6N330L-EN |
8N330L-EN |
| (50Hz사양) |
(60Hz사양) |
(50Hz사양) |
(60Hz사양) |
| 발전
세트 |
발전기 |
정격출력(kW) |
2000 |
2500 |
| 형식 |
브러시리스 삼상교류동기발전기 |
| 주파수(Hz) |
50 |
60 |
50 |
60 |
| 전압(V) |
6600 |
| 극수(P) |
8 |
10 |
8 |
10 |
| 역률(%) |
80%(지연) |
| 디젤엔진 |
정격출력(kW) |
2140 |
2670 |
| 정격출력(PS) |
2910 |
3630 |
| 형식 |
입형 직렬수냉4싸이클 |
| 실린더수(cyl) |
6 |
8 |
| 내경X공정(mm) |
Φ330x380 |
Φ330x380 |
| 회전속도(min-1) |
750 |
720 |
750 |
720 |
| 사용연료유 |
JIS1종2호상당이상(A중유 세턴가>45) |
| 연료소비량(L/h) |
491.7 |
491.7 |
618.7 |
618.7 |
| 사용윤활유 |
JIS new API서비스분류CD급 |
| 시동방식 |
압축공기식(공기직입) |
| 연료방식 |
직접분사식 |
| 냉각방식 |
전동펌프에 의한 강제 순환방식 |
| 과급방식 |
공기냉각기부착 배기가스터빈 |
| 대기오염방지법 |
적용 |
| 건조중량(kg) |
61800 |
74500 |
|
1. 정격출력은, 계통연계하는 경우의 값을 나타냅니다. 발전기효율에 따라 틀린 경우가 있습니다.
2. 연료소비량은 발전기용량으로 효율을 설정하고 정격출력시의 소비(여유도 +3%불함)을 나타냅니다.
(사용연료유는 A중유저위발열량 42,700KJ/KG(10,200KCAL/KG),비중0.85로 합니다.)
3. 건조중량은 참고가격이며 발전기메이커, 기기사양, 부속품에 따라 다릅니다.
4. 사양.수치는 개량.개선을 위해 예고 없이 변경하는 경우가 있습니다. |
| |
 |
|
 |
| |

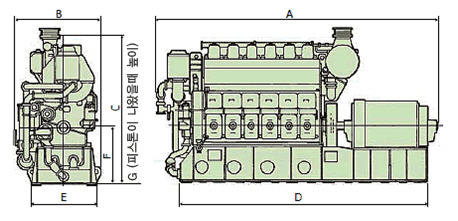

| 기호 |
6N330L-EN |
8N330L-EN |
| A |
7,400 |
9,600 |
| B |
2,400 |
2,400 |
| C |
4,000 |
4,100 |
| D |
6,800 |
9,000 |
| E |
1,800 |
1,800 |
| F |
1,500 |
1,500 |
| G |
3,900 |
3,900 |
|
(주의)
1. 유닛 치수는 대표적인 참고치수입니다. 발전기 메이커에 따라 다를 수 있습니다,
|
| |
|
|
